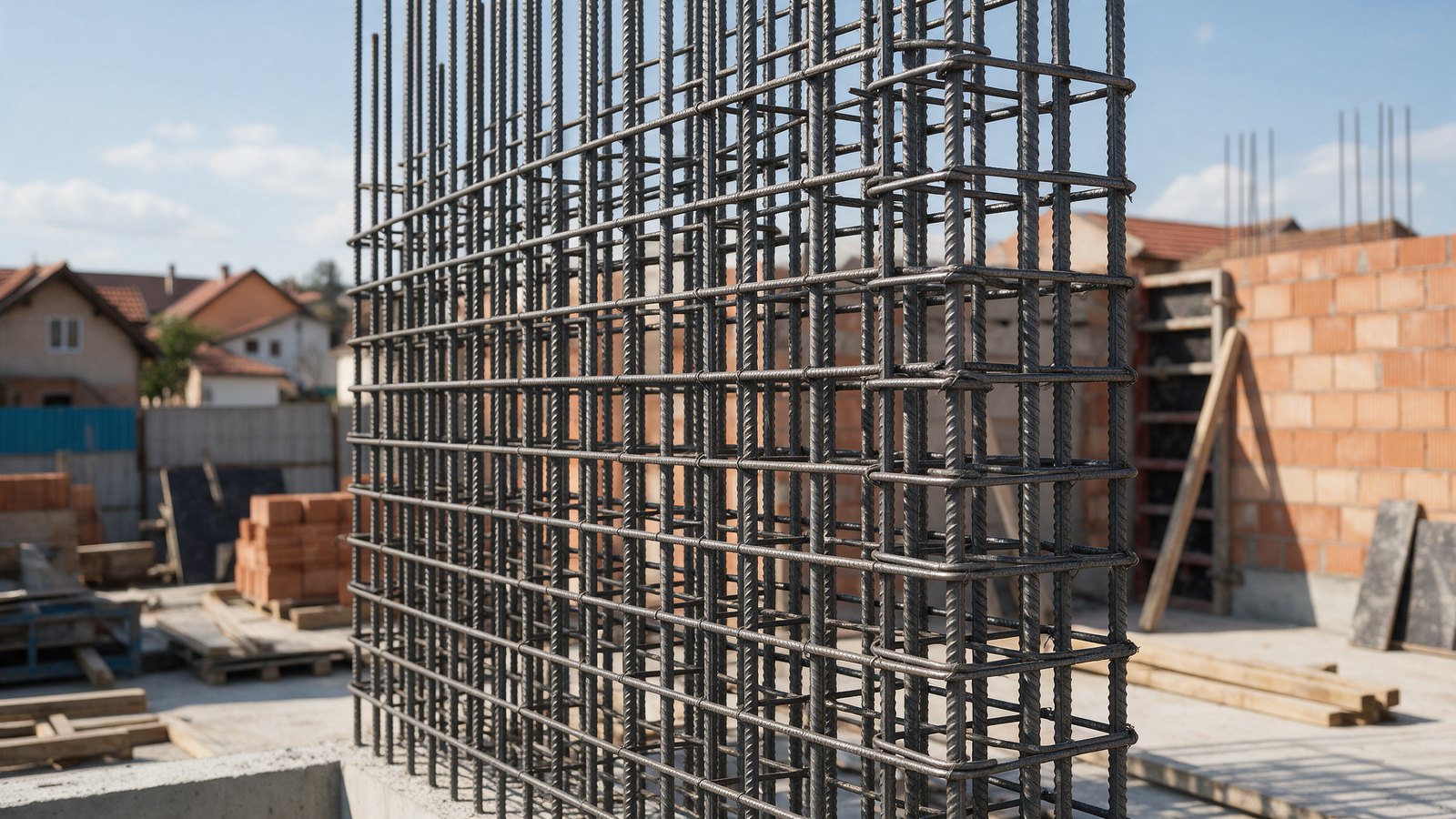

Stai cu planul de armare în mână, în fața unei diafragme de 20 cm. Trebuie să decizi în două minute la ce distanță pui etrierii. Un fierar zice 15 cm, altul 20 cm, iar dirigintele întreabă ce scrie în proiect. Diferența dintre 10 și 20 cm nu e o ceartă de șantier: se vede în comportarea peretelui la cutremur și în bugetul de oțel. În rândurile de mai jos ai zonele, cifrele și verificările care contează la recepție.
Răspunsul scurt: pas etrieri diafragmă se ia din planul de armare, pe zone. În zona critică de la bază și la capete se strânge la 10 cm, iar în restul peretelui urcă la 15–20 cm. Pentru o diafragmă de 20 cm grosime, înaltă de 3 m, cu două capete armate, intră aproximativ 40 de etrieri de 200x200 mm. Proiectul tehnic și proiectantul decid valoarea finală, nu obiceiul echipei.
Diafragma nu e stâlp: ce schimbă asta pentru etrieri
Într-o diafragmă, etrierii nu închid o secțiune pătrată, ci o carcasă de capăt. Un perete structural preia forțe în planul lui, nu compresiune axială ca un stâlp. P100-1/2013 definește peretele ca element cu raportul laturilor lw/bw de cel puțin 4. Concret, un perete de 20 cm grosime și 3 m lungime e diafragmă, iar unul de 20x20 cm e stâlp.
Grosimea minimă a inimii e 150 mm, iar codul CR 2-1-1.1/2013 cere și cel puțin hs/20. Pentru un nivel de 3 m, 150 mm rămâne valoarea care contează. La 20 cm grosime, un etrier de 200x200 mm intră cu acoperire de aproximativ 25 mm pe fiecare față. Diferența față de stâlp apare la armătură: verticalele stau pe două fețe, ca două plase.
Capetele sunt partea sensibilă a peretelui. Acolo se concentrează compresiunea și acolo se formează articulația plastică la un cutremur puternic. De aceea, în zonele de margine se pune o carcasă cu etrieri, nu doar plasă. Gama de etrieri standardizați de pe etrierul.ro acoperă 15 dimensiuni, de la 100x200 la 350x350 mm, toate din oțel B500 de 8 mm.
Pas etrieri diafragmă: ce limitează proiectul, nu obiceiul șantierului
Codul dă limite, iar proiectantul alege valoarea finală din interval. Pentru pereții proiectați la clasă de ductilitate înaltă, CR 2-1-1.1/2013 limitează distanța între etrieri la 8dbL, dar nu mai mult de 125 mm în zona A. În zona B limita urcă la 10dbL și 200 mm. La clasa medie, zona A acceptă 10dbL și 150 mm, iar zona B 12dbL și 200 mm.
Tradu cifrele în milimetri reali, pentru că acolo apar diferențele. La bare verticale de Ø16 mm, 10dbL înseamnă 160 mm, deci limita de 150 mm conduce. La Ø12 mm, 10dbL coboară la 120 mm. Un perete cu bare de Ø20 mm ajunge la 200 mm doar în zona B. Pasul se naște din diametru și din zonă, nu din preferința echipei.
Aceleași praguri apar și în P100-1/2013. La capetele secțiunii din zonele critice, distanța respectă s ≤ min{125 mm; 8dbL} la clasa de ductilitate înaltă. La clasa medie, maximul e 150 mm, dar nu mai mult de 10dbL. Cârligele etrierilor se îndoaie la 135°, cu lungime de 10dbw, indiferent de clasă.
Diametrul etrierului are și el praguri. Codul cere minim Ø6 mm și dbL/3 la clasa înaltă, respectiv dbL/4 la clasa medie. Pentru majoritatea pereților, Ø8 mm acoperă cerința. Când proiectul cere etrieri atipici sau diametre peste 8 mm, armătura se fasoanează pe listă. Oțelul beton fasonat conform proiectului se livrează cu listă de fasonare și desen de execuție.
Zona critică de la bază, unde pasul coboară la 10 cm
Zona critică e primul metru de perete, măsurat de la fața fundației. Acolo apar deformațiile plastice și acolo se strâng etrierii. P100-1/2013 cere măsuri de confinare pe o lungime de cel puțin 0,15lw sau 1,50bw, pe toată înălțimea zonei critice. Pentru un perete de 3 m lungime, 0,15lw înseamnă 45 cm, iar 1,50bw înseamnă 30 cm la 20 cm grosime.
Confinarea nu e un moft de proiectant. Ea împiedică flambajul barelor verticale comprimate și ține betonul din zona comprimată. Fiecare bară verticală din zona de margine se fixează în colțul unui etrier sau al unei agrafe. Fără legătura asta, bara flambează între două etriere, iar secțiunea pierde din capacitate exact când ai nevoie de ea.
Legătura dintre cele două plase se face cu agrafe. CR 2-1-1.1/2013 cere minim 4 agrafe Ø6 pe metru pătrat când barele au până la 10 mm și 6 agrafe când depășesc 10 mm. Agrafele se montează după ce plasele sunt așezate pe o față a cofrajului. Se adaugă distanțieri, ca acoperirea cu beton să rămână constantă pe toată înălțimea turnării.
La capete, codul cere carcase de tip stâlp, cu armătură verticală de la Ø12 mm în sus. O carcasă de 200x200 mm cu patru bare de Ø16 mm și etrieri la 10 cm intră lejer într-un bulb de 20x20 cm. Asta e unitatea pe care o numeri pe plan, nu metrul liniar de perete. Diferența se vede la comandă: un bulb ia 20 de etrieri, un perete întreg poate lua 40.
Cât costă etrierii pentru o diafragmă în octombrie 2026
Un etrier de 200x200 mm costă 2,81 lei, iar un palet întreg ajunge la 5.620 lei. Pas etrieri diafragmă intră în buget ca poziție separată, cu dimensiunea și numărul de bucăți. Conform MoneyPoint (februarie 2026), oțelul beton BST500 se tranzacționează între 3.200 și 4.500 lei pe tonă. Betonul C20/25 pompat costă între 550 și 800 lei pe metru cub. Aceeași sursă indică un consum uzual de 80–120 kg de oțel pe metru cub de beton la case.
Raportat la greutate, etrierul standardizat iese mai ieftin decât traseul cu fasonare pe șantier. Etrierul de 200x200 mm are 0,36 kg și costă 2,81 lei, adică 7,81 lei/kg. Cel de 200x250 mm are 0,40 kg la 3,10 lei, adică 7,75 lei/kg. Conform Brig.ro (2026), fasonarea costă 5,80–6,20 lei/kg, sumă care se adaugă la prețul barei.
Începe calculul cu un singur capăt de perete. Un bulb de 3 m înălțime, cu etrieri la 15 cm, înseamnă 20 de bucăți de 200x200 mm. Calculul dă 20 × 2,81 lei = 56,20 lei total, adică 7,2 kg de oțel. Este exact un pachet minim, de 20 de bucăți. Pentru o diafragmă cu două capete armate, dublezi: 40 de bucăți și 112,40 lei total.
Aceeași diafragmă consumă mult mai mult oțel în afara etrierilor. Un perete de 4 m lungime, 3 m înălțime și 20 cm grosime are 2,4 metri cubi de beton. La 80–120 kg/mc, înseamnă 192–288 kg de armătură. Cei 14,4 kg de etrieri din cele două capete reprezintă sub 8% din total, restul fiind verticale, orizontale și agrafe.
La pereți mai înalți, cifrele urcă în altă ordine de mărime. O diafragmă de 6 m are etrieri de 250x250 mm la 10 cm în zona critică și 20 cm în rest. Calculul dă circa 74 de bucăți. La 3,39 lei bucata, totalul e 250,86 lei, cu 31,8 kg de oțel. Pentru pereți de 25 cm grosime, dimensiunea asta e cea care lasă acoperirea corectă.
Cinci factori mișcă factura, indiferent de lungimea peretelui:
- Dimensiunea etrierului — 200x200 mm costă 2,81 lei, 250x250 mm costă 3,39 lei, iar diferența vine din lungimea desfășurată a barei.
- Pasul din zona critică — trecerea de la 15 cm la 10 cm crește numărul de bucăți cu 50% pe același metru de înălțime.
- Diametrul etrierului — Ø8 mm acoperă majoritatea proiectelor, dar cerințele de ductilitate pot urca la Ø10 mm la aceeași dimensiune.
- Cantitatea — pachetul are 20 de bucăți, iar paletul de 200x200 mm are 2.000 de bucăți, adică 5.620 lei la prețul din octombrie 2026.
- Livrarea — ridicare de la fabrica din Mihăilești sau paletizare prin rețea; transportul se adaugă la total și crește cu distanța.
Cum verifici un bulb armât înainte de turnare
Verificarea durează zece minute și se face cu ruleta, nu din ochi. Pas etrieri diafragmă se măsoară pe primul metru de la bază, acolo unde valoarea e cea mai mică. Notează pe plan ce ai găsit, ca să ai cu ce compara la recepția armăturii. Cinci lucruri acoperă aproape tot ce se poate verifica înainte de cofrare.
- Pasul, măsurat pe primul metru — la 10 cm trebuie să numeri zece intervale; dacă găsești opt, ai 12,5 cm.
- Cârligele — 135° și 10dbw; un cârlig la 90° se deschide la prima solicitare serioasă.
- Poziția barelor — fiecare verticală de margine stă în colțul etrierului sau al agrafei, nu pe latură.
- Distanțierii — acoperirea rămâne 25 mm pe fiecare față, inclusiv la etrierii din zona critică.
- Agrafele — minim 4 pe metru pătrat la bare până la Ø10 mm, minim 6 când barele sunt mai groase.
- Continuitatea — etrierii închiși, fără întreruperi la nivelul planșeului, acolo unde forța se transmite în perete.
O diferență de 5 cm pe un metru se vede la numărătoare. La pas de 10 cm intră 10 etrieri, la 15 cm intră 7. Pe 3 m, diferența ajunge la 9 bucăți per capăt, adică 25,29 lei la 200x200 mm. Nu e o sumă care să justifice un pas luat din ochi, mai ales când dirigintele cere socoteală pentru fiecare rând.
Greșelile care se văd la recepția armăturii
Cele mai scumpe greșeli nu sunt la etrieri, ci la ce lipsește lângă ei. Un bulb cu etrieri la 10 cm, dar fără agrafe între plase, nu lucrează ca o carcasă. Un perete cu pas corect, dar cu bare verticale neancorate în fundație, cedează la interfață. Recepția armăturii urmărește ambele lucruri: ce ai pus și cum ai legat.
Echipele repetă aceleași erori la stâlpi, iar diafragma le moștenește. Poziția barelor, cârligele deschise și distanțierii lipsă apar la fel de des în listele de observații. Am strâns cele mai frecvente cazuri în articolul despre greșelile de armare care se văd la recepție, cu ce verifică dirigintele la fiecare fază.
Diferența dintre o diafragmă și un stâlp apare la îmbinarea cu planșeul. Acolo se transmit forțele orizontale, iar etrierii din capete trebuie să fie continui până în planșeu. Un rând de etrieri omis sub planșeu se vede greu după turnare și pune sub semnul întrebării recepția fazei. Recuperarea cere spargere, nu doar o nouă legătură de sârmă.
Întrebări frecvente despre pasul etrierilor în diafragme
Care e pas etrieri diafragmă corect?
Depinde de zonă și de diametrul barelor verticale. În zona critică de la bază, limita uzuală e 10 cm la clasa de ductilitate înaltă și 15 cm la clasa medie. În restul peretelui, valorile urcă spre 15–20 cm. Valoarea exactă e cea din planul de armare, iar proiectantul o poate strânge sub aceste limite.
Câți etrieri intră într-o diafragmă de 3 m înălțime?
Circa 20 pe fiecare capăt, la pas de 15 cm, deci 40 pentru un perete cu două capete armate. Cu pas de 10 cm pe toată înălțimea, ajungi la 30 pe capăt. Diferența dintre cele două variante se vede în buget și în timpul de legare, nu în stabilitatea peretelui.
Ce diametru au etrierii dintr-un perete structural?
Minim Ø6 mm, cu condiția să fie cel puțin dbL/3 la clasa de ductilitate înaltă și dbL/4 la clasa medie. Pentru bare verticale de Ø16 mm, dbL/3 înseamnă 5,3 mm, deci Ø6 mm acoperă cerința. Pe șantier se folosește Ø8 mm, pentru rigiditatea carcasei la montaj și la transport.
Pot folosi etrieri de 200x250 mm la un perete de 20 cm?
Nu, dacă peretele are exact 20 cm grosime. Etrierul de 200x250 mm e pentru secțiuni de 20x25 cm, adică pentru un bulb îngust sau un stâlp. La un perete de 20 cm, etrierul de 200x200 mm lasă acoperirea corectă pe ambele fețe, fără să împingă armatura în cofraj.
Pasul etrierilor dintr-o diafragmă se decide în două locuri: în planul de armare și pe primul metru de la bază. Zece centimetri în zona critică și 15–20 cm în rest acoperă majoritatea pereților obișnuiți. Restul e disciplină de șantier: cârlige la 135°, bare fixate în colțuri și agrafe între plase. Cine verifică aceste trei lucruri înainte de turnare are o recepție liniștită.
Prețurile din acest articol sunt cele afișate pe etrierul.ro în octombrie 2026. Sunt orientative și pot varia în funcție de stoc și promoții. Verifică prețul actual pe pagina fiecărui produs înainte de comandă.
Pentru diafragma ta, vezi lista completă de etrieri standardizați B500, cu preț afișat pe fiecare dimensiune, pe pagina etrieri.
