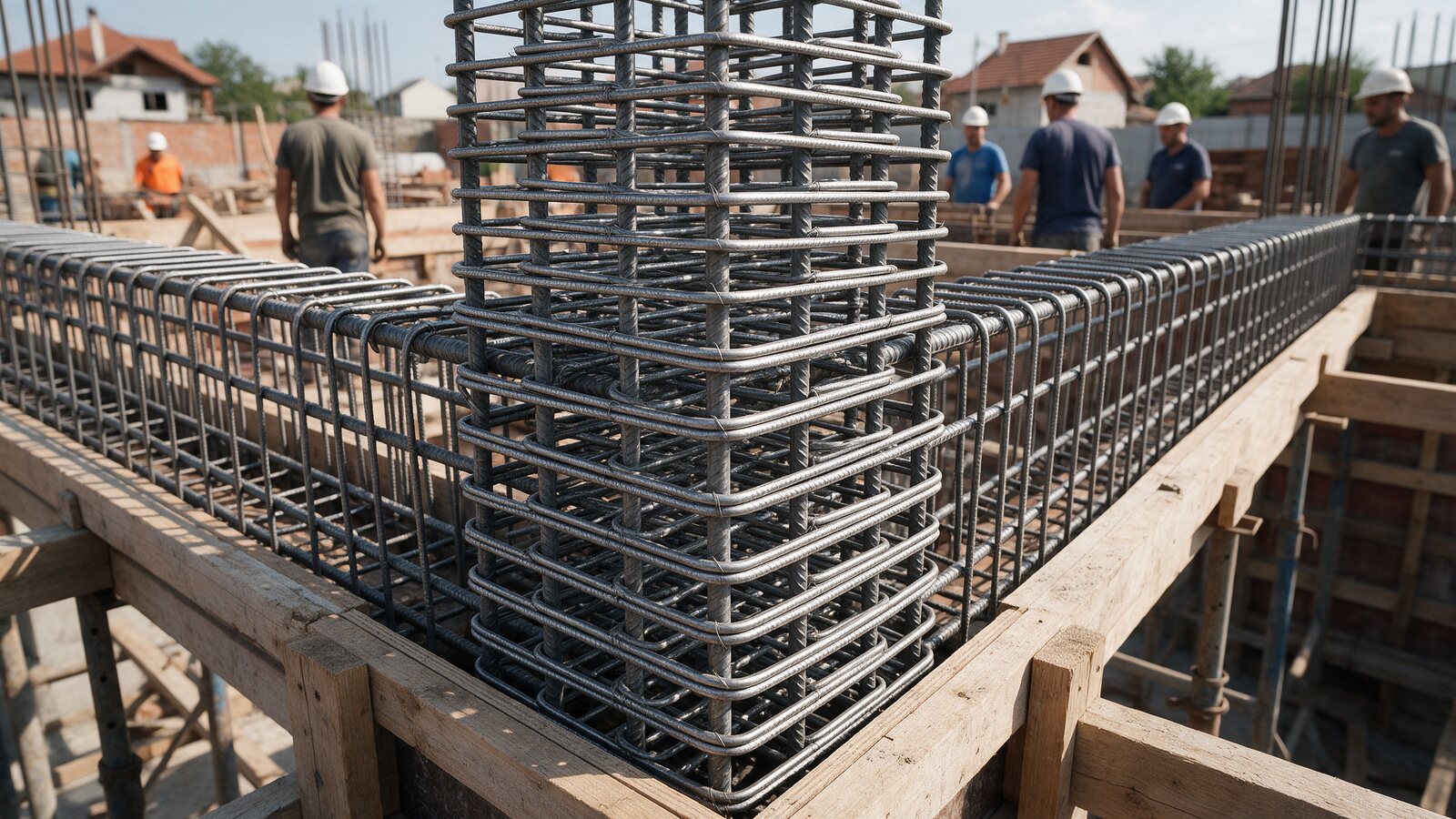

Fierarul are nodul legat și te întreabă cât de des mai pune etrieri pe verticală. Nodul stâlp-grindă primește trei-patru rânduri la 10 cm, nu unul singur. Pasul se rarește abia spre mijlocul grinzii și al stâlpului, unde solicitarea scade. Diferența dintre 10 și 20 cm pe trei metri de stâlp înseamnă cinci etrieri, adică vreo 17 lei. Unde stă fiecare rând și ce se strică la turnare se vede în rândurile de mai jos.
Răspunsul scurt: în practica obișnuită, în nod stâlp-grindă se pun trei-patru rânduri de etrieri la 10 cm. Primul stă la cel mult 5 cm de fața stâlpului, ca să prindă bara de ancorare. La capetele grinzii pasul rămâne 10 cm pe 60-80 cm, iar la mijloc urcă la 15-20 cm. Pe stâlp se repetă aceeași logică: 10 cm sus și jos, 15-20 cm la mijloc.
Ce se întâmplă în nod stâlp-grindă, rând cu rând
Nodul e zona dintre fața stâlpului și capătul grinzii, pe înălțimea grinzii. Acolo se întâlnesc forța tăietoare din grindă și eforturile din stâlp, la cele mai mari valori din cadru. Barele longitudinale ale grinzii se ancorează chiar în acest volum, deci betonul trebuie să stea strâns în jurul lor. Cursurile de beton armat arată aceeași cedare: fisură în cruce pe panoul nodului, apoi acoperire desprinsă. La o grindă de 40 cm înălțime, patru rânduri de etrieri acoperă toată zona.
Primul etrier se pune la cel mult 5 cm de fața stâlpului, nu la 15 cm cât iese din ochi. Al doilea rând vine la 10 cm, apoi al treilea și al patrulea, până la fața de sus a grinzii. La o grindă de 50 cm înălțime intră cinci rânduri, iar la una de 30 cm intră doar trei.
Pasul strâns de la capetele grinzii: 10 cm, nu 20
La capetele grinzii pasul se strânge pe o lungime de ordinul unei înălțimi de grindă. Acolo apar momentele maxime, iar forța tăietoare își schimbă semnul la fiecare ciclu seismic. De regulă se proiectează pasul cel mai mic dintre trei valori, nu un număr ales la ochi. Primul e un sfert din înălțimea grinzii, al doilea 15 cm, al treilea de opt ori diametrul barei. Pentru o grindă de 40 cm cu bare de Ø12 iese 10 cm, iar cu Ø16 tot 10 cm.
Zona strânsă nu ține toată deschiderea, ci se oprește la 60-80 cm de față. Acolo momentul încovoietor scade sub jumătate din valoarea de la reazem. Dacă planul de armare arată 10 cm pe toată grinda, nu e o greșeală de execuție. E o cerință de calcul, iar cifrele de aici sunt din practica obișnuită.
Logica se repetă la orice element cu zone critice, inclusiv la pereți. Dacă lucrezi la o diafragmă, pasul etrierilor într-o diafragmă de beton arată aceleași două trepte: deș la capete, rar la mijloc. Diferența apare la numărul de rânduri, care crește cu lățimea peretelui. Același principiu se aplică și la grinzile de cadru din casa ta.
Cât de des la mijlocul grinzii: 15-20 cm
La mijlocul grinzii, pasul urcă de regulă la 15-20 cm, adică la dublul celui din zona critică. Regula de proiectare spune că zona curentă păstrează cel puțin jumătate din cantitatea din zona critică. Pe o grindă de 5 m, diferența dintre 15 și 20 cm înseamnă șapte etrieri.
Prea rar nu e o economie, ci o problemă de stabilitate a barelor comprimate. Barele din partea de sus a grinzii au nevoie de reazeme dese, altfel flambează. Etrierul rar lasă bara să se miște la vibrare, iar sub ea rămâne un gol. Pentru buzunar, câștigul e mic: șapte etrieri de 200x400 mm înseamnă 27,86 lei. Paguba apare la prima fisură înclinată din câmp, nu la recepție.
Pe înălțimea stâlpului: pasul, de la bază la planșeu
Pe verticală, pasul se strânge la ambele capete ale stâlpului, nu doar la bază. Stâlpul se comportă ca o consolă la parter și ca o bară între noduri la etajele de sus. Zonele critice apar la fața planșeelor, de aceea pasul de 10 cm revine sus și jos.
- La 5 cm sub planșeu — primul etrier stă imediat sub grindă și prinde bara la ieșirea din nod.
- Primii 60 cm peste nod — pas de 10 cm, adică șase etrieri care confină betonul din zona critică.
- Mijlocul stâlpului — pas de 15-20 cm, cu condiția să rămână jumătate din cantitatea din zona critică.
- Ultimii 60 cm sub planșeu — pasul revine la 10 cm, simetric față de capătul de jos.
- Nodul propriu-zis — trei-patru rânduri la 10 cm, pe înălțimea grinzii, cu dimensiunea stâlpului.
- Zona de înnădire a barelor — pas de 10 cm pe toată lungimea suprapunerii, nu doar la un capăt.
Un stâlp de 3 m iese cu 21 de etrieri pe această schemă. Șase la bază, nouă la mijloc și șase sus, dacă zonele critice au 60 cm. Cu pas uniform de 20 cm ar fi 16 etrieri, deci cinci mai puțin. Diferența nu se vede la recepție, ci la prima fisură din nod. Proiectul tehnic rămâne autoritatea, mai ales când secțiunea nu seamănă cu exemplul.
Cât costă etrierii în plus din nod, în octombrie 2026
Ancora de preț vine din piața oțelului, care s-a scumpit în 2026. Conform Adevărul, în iunie 2026 fierul beton costa între 4,5 și 5,2 lei pe kilogram. La noi, etrierul de 200x300 mm cântărește 0,44 kg și costă 3,39 lei bucata în octombrie 2026. Prețul pe bucată nu urmează exact prețul pe tonă, pentru că include fasonarea. Diferența se simte la un nod stâlp-grindă, unde cantitatea e mică.
Pentru un stâlp de 20x30 cm cu înălțimea de 3 m intră 21 de etrieri de 200x300 mm. Totalul iese 21 × 3,39 lei = 71,19 lei doar etrierii, fără barele longitudinale. Minimul de pe site e un pachet de 20 bucăți, deci pentru 21 de bucăți iei două pachete. Totalul la raft iese 40 × 3,39 lei = 135,60 lei, cu rezervă de câteva bucăți. Modelul de 200x300 mm se află în catalogul de etrieri standardizați, la 3,39 lei bucata.
O grindă de 20x40 cm și 5 m lungime cere 33 de etrieri de 200x400 mm. În cele două zone critice intră 16, la 10 cm, iar în câmp intră 17, la 20 cm. Totalul iese 33 × 3,98 lei = 131,34 lei, fără barele longitudinale. Cu pas uniform de 20 cm ar fi 26 de bucăți, adică 103,48 lei. Strângerea din nod costă 27,86 lei în plus, bani puțini față de risc. Etrierul de 200x400 mm stă la dimensiunea pentru grinzi înalte.
La o grindă de 25x30 cm și 4 m, etrierul de 250x300 mm intră 26 de bucăți. Douăsprezece stau la capete, iar paisprezece în câmp, la pasul de 20 cm. Totalul iese 26 × 3,68 lei = 95,68 lei, cu 7,54 lei peste varianta de 200x300 mm. Diferența nu vine din pas, ci din laturi: 0,47 kg față de 0,44 kg. Varianta de 250x300 mm face parte din aceeași gamă B500 de 8 mm.
Conform Renovari.net, ghidul de manoperă din 2026, fasonarea și montajul se tarifează între 1,5 și 3 lei pe kilogram. Pentru un etrier de 0,51 kg, manopera ajunge între 0,77 și 1,53 lei, iar oțelul între 2,30 și 2,65 lei. Fasonat pe șantier, același etrier costă între 3,06 și 4,18 lei. Față de 3,98 lei gata făcut, diferența se pierde în tăieturi și în timpul fierarului.
Patru lucruri mișcă totalul: dimensiunea etrierului, cantitatea, diametrul oțelului și paletul. Un palet de 200x300 mm ține 1.600 de bucăți, iar pe site orice comandă adaugă 95 lei pentru palet. De aceea pasul se citește pe plan înainte de a da lista la fabrică.
Ce strică pasul prea deș la turnare: beton, vibrator, acoperire
Cel mai des, un nod stâlp-grindă prea deș nu cedează la calcul, ci se umple prost la turnare. Distanța liberă între etrieri trebuie să lase betonul să treacă, cu minim 20 mm plus agregatul. Cu agregat de 16 mm, pragul urcă la 21 mm, iar la pas de 10 cm rămân 92 mm între etrieri. Acul de vibrator are 30-58 mm, deci intră greu pe verticală între etrieri.
Acoperirea cu beton suferă prima, pentru că etrierul se împinge ușor spre cofraj. La clasa de expunere XC1, acoperirea minimă se ia 25 mm, iar axul etrierului ajunge la 35-45 mm. Dacă etrierul se lipește de cofraj când strângi sârma, acoperirea scade sub 20 mm. Distanțierele se pun la 50-80 cm și se leagă de etrier, nu de bara longitudinală. La nod, un distanțier pe fiecare față e minimum util.
Etrierul standardizat acoperă secțiunile drepte din catalog, cu laturi de la 100x200 la 350x350 mm. Când nodul cere altă formă, piesa intră la oțel beton fasonat conform proiectului. Diferența de preț apare din numărul de îndoituri, nu din cantitatea de oțel. Pentru un nod obișnuit de casă, etrierul din catalog rămâne varianta mai ieftină.
Înainte de turnare, numără rândurile din nod cu ruleta, nu din ochi. Verifică pasul pe primii 60 cm de la fiecare capăt de grindă și sub fiecare planșeu. Cere beton cu agregat de 16 mm și plastifiant, turnat pe straturi de maximum 50 cm. Vibrează cu ac subțire, la 8-10 diametre de cap între puncte. Nu adaugi apă în beton, pentru că scazi rezistența exact în zona critică.
Câți etrieri intră într-un nod stâlp-grindă?
Trei-patru bucăți la o grindă de 30-40 cm înălțime, la pas de 10 cm. Numărul crește cu înălțimea grinzii: la 50 cm intră cinci rânduri, la 60 cm intră șase. Etrierii au dimensiunea stâlpului, nu a grinzii, pentru că în nod înconjoară armătura verticală. Un nod de colț primește același număr, doar legarea se face mai strâns.
Se poate pune pas de 15 cm în nod, nu doar 10 cm?
Rar, și doar dacă planul de armare o cere explicit. Pasul de 10 cm vine din condiția de ductilitate la cutremur, nu din forța tăietoare obișnuită. La nodurile din case fără cerințe seismice, uneori se acceptă 15 cm. Diferența se plătește la fisurare, pentru că fisura din panoul nodului apare abia la solicitare mare.
De ce se strâng etrierii la capetele grinzii?
Pentru că acolo momentul e maxim și forța tăietoare își schimbă semnul la fiecare ciclu seismic. Etrierii deși împiedică deschiderea fisurilor înclinate și țin betonul confinat în jurul barelor. La mijloc, solicitarea e mică, iar etrierii rari ajung pentru montaj și forfecare. Aceeași logică explică pasul strâns din nod stâlp-grindă și din capetele stâlpului.
Ce faci dacă planul de armare nu dă pasul pe înălțime?
Ceri detaliul de armare pe nod, nu îl improvizezi pe șantier. Planul are de obicei o secțiune cu pasul pe zone. Dacă lipsește, proiectantul îl poate da în aceeași zi. Până atunci nu legi nodul, pentru că desfacerea ulterioară slăbește sârmele. O schiță semnată valorează mai mult decât o regulă generală de șantier.
Pasul etrierilor pe înălțime urmează solicitarea: deș în nod și la capete, rar la mijloc. Un nod stâlp-grindă cu trei-patru rânduri la 10 cm lucrează previzibil la cutremur. Primul etrier la 5 cm de față face diferența la fisurare, nu la recepție. Restul ține de disciplină: ruleta pe pas, distanțiere pe acoperire, ac subțire la vibrare.
Prețurile din acest articol sunt orientative și sunt cele afișate pe etrierul.ro în luna octombrie 2026 și pot varia în funcție de stoc și promoții. Verifică prețul actual pe pagina fiecărui produs înainte de comandă.
